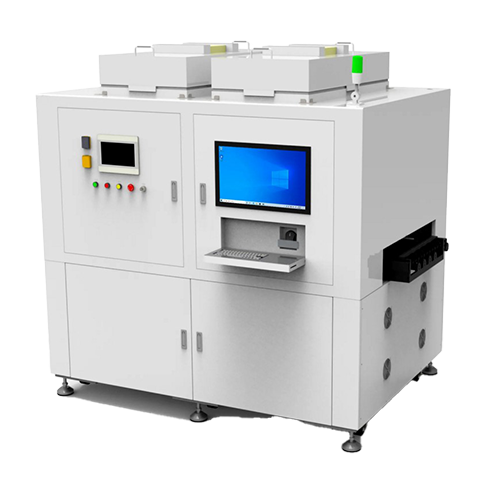

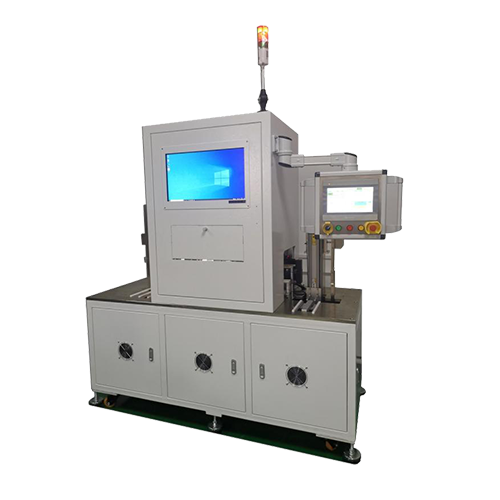

晶圆厚度丈量解决规划
本规划重要用于对晶圆以及显示面板部门造程(如晶圆切片、研磨、减薄、划片等)之后的厚度丈量等�？赏讲馐猿鲎柿献陨淼腡TV\BOW\WRAP\SORI等参数误差。
一、晶圆测厚
1.1 布景与意思
半导体产业是信息技术主题支持，晶圆作为半导体器件载体，其厚度精度直接决定器件机能、靠得住性与成本。随着芯片特点尺寸缩幼，晶圆厚度微幼误差可能导致芯片故障，如高机能处置器中不均匀厚度会引发电流散布不均、产生热点 ；同时晶圆减薄工艺鼓起，测厚成为造作关键环节，为工艺节造提供实时反馈，预防晶圆报废。
传统丈量步骤存在局限：接触式步骤精度低且易危险晶圆 ；非接触式的白光过问仪对环境敏感，射线荧光法成本高且有辐射，激光位移传感器在丈量通明或高反射率晶圆时易失真。光谱共焦传感器融合光谱分析与共焦成像技术，利用分歧波长光聚焦轴向位移差距丈量厚度，非接触、高精度且不受晶圆材质影响，可实时监测并与自动化系统集成实现关环节造，对推动半导体产业发展意思沉大。
国表方面，美、日、德处于当先。美国英特尔、IBM 优化光学系统与算法，实现晶圆厚度实时监测 ；日本尼康、佳能凭借光学堆集，研发高分辨率、高速传感器，可亚微米级丈量 ；德国米铱、西克产品高精度、高靠得住，宽泛利用于多领域。
国内高校与科研机构进取显著：清华大学优化光学系统与算法，成就获企业利用 ；浙江大学开发幼型化、高精度传感器。但现存不及：丈量精度、速度、不变性难满足大规模出产需要，且传感器成本高，校准守护复杂，限度宽泛利用。
1.2 钻研内容与步骤
钻研内容：一是分解丈量道理，论述复色光经光学元件处置过程，分析晶圆个性对丈量的影响 ；二是设计搭建系统，涵盖光源、光学系统等选型与调试 ；三是测试分析机能，评估精度、分辨率等指标，提出优化措施 ；四是案例分析，在出产场景利用系统，总结问题与规划。
钻研步骤：选取理论分析、尝试钻研与案例分析结合。理论分析奠定基础，尝试钻研通过节造变量测试系统，案例分析深刻企业解决现实问题。
二、光谱共焦传感器丈量道理分解
2.1 光谱共焦根基道理阐释
光谱共焦传感器利用光的色散与共焦技术，宽光谱复色光经照明孔、分光棱镜后，被物镜色散聚焦成彩虹状散布带，仅聚焦于物体表表的光反射后经幼孔进入光谱分析仪，通过丈量波长并结合焦点共轭关系推算距离。
该道理优势显著：不受光强影响，镜头无发热，丈量不变 ；同轴共焦设计可应对被测物倾斜翘曲，无像差滋扰，合用于晶圆高精度丈量。
2.2 丈量晶圆厚度的道理详述
丈量时，传感器光投射到晶圆，上表表反射光波长对应传感器到上表表距离 d1 ；光穿透晶圆至下表表反射，其波长结合折射率等参数可算得传感器到下表表距离 d2。晶圆厚度 t=d2-d1，现实丈量需思考环境与晶圆表表状态，通过校准赔偿提升精度。
2.3 与其他丈量步骤对迸着势
丈量步骤
优势
局限性
白光过问仪
精度较高
对环境敏感，丈量速度慢
激光位移传感器
速度快、响应灵
测通明 / 高反射晶圆易失真，精度低
光谱共焦传感器
亚微米级精度，非接触无危险，适配通明晶圆
成本较高
三、光谱共焦传感器丈量系统搭建
3.1 系统总体架构设计
系统由光源、光学镜头、探测器、数据处置单元组成�？砉馄坠庠矗ㄈ� 400nm-2000nm 超陆续谱光源）提供光信号 ；光学镜头含照明与接管物镜，掌管聚焦与收光 ；光谱分析仪作探测器，精准测波长 ；数据处置单元预处置信号，用算法推算厚度。各组件通过光纤与线路衔接，确保信号不变传输。
3.2 主题组件选型凭据
光源：选超陆续谱光源，因其光谱领域广、陆续不变，适配分歧晶圆，优于卤钨灯、氙灯。
探测器：选取 CCD 探测器，活络杜纂分辨率高，能捉拿轻微波长差距，满足高精度丈量，优于 CMOS 探测器。
光学镜头：物镜焦距与数值孔径需匹配晶圆尺寸与精度要求，大数值孔径可提升活络杜纂分辨率，同时需保障镜头质量与兼容性。
3.3 系统校准与标定步骤
系统校准用尺度厚度晶圆，对比丈量值与尺度值，调整系统参数减幼误差。标定波长与距离关系，需用梯度厚度尺度晶圆测反射光波长，通过最幼二乘法成立对应模型。操作时需保障环境不变，屡次丈量取均值，验证优化模型，确保丈量正确。

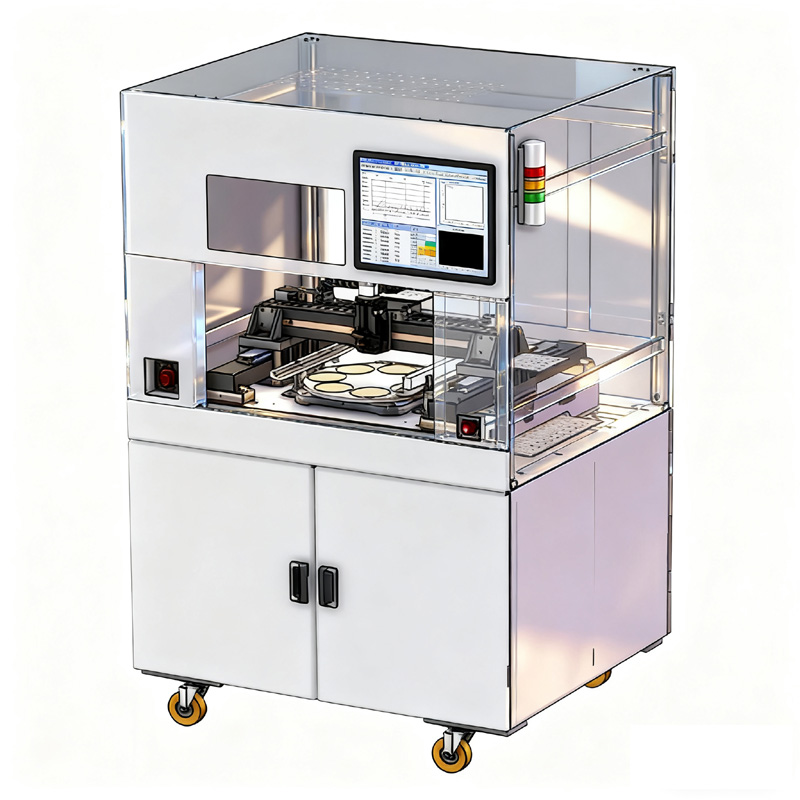

特色规划
精确、急剧
精度高，丈量速度快，可实现精确、急剧的过程节造。
合用广
用于查抄任何工作零件表表的厚度。
视觉辅助
带视觉辅助，自动定位基板上晶圆地位。
满足给个性化需要
编程单一、急剧，配置方便，可满足分歧客户的个性化需要。
