桌面型模组表观AVI检

首页 / 3C产品视觉检测 /

桌面型模组表观AVI检

桌面型模组表观AVI检重要用于3C产品表观的缺点检测，提高产线良率和出产厂家的造程节造能力。重要检测划痕、破损、压伤、崩边、缺口、暗裂、毛刺、翘曲、异物、脏污、白点、气泡、针孔、凹凸，以及部件错、漏、反、多、歪斜、偏移、色差、尺寸、段差等。

顿时征询

产品规格
产品信息

项目		机能指标
检测系统	检测领域	液晶模组尺寸：3.5～12.3寸，Max：320×210mm
	检测区域	自选区域进行检测，可实现对自选区域进行表观检测
	检测内容	1、检测条形码和二维码标签有无（漏贴）、多贴、歪斜、颠倒（贴反）等;
		2、检测条形码下面字符是否有漏印和印刷不清的情况;
		3、读码枪读取条形码，字符 OCR 鉴别；
		4、钢琴盖是否关合检测；
		5、舌片有无、歪斜检测；
		6、胶带有无、错漏检测；
		7、模组表壳 FPC 与背面接头是否插歪；
		8、模组背板螺丝是否漏锁；
		9、模组表壳胶带贴附情况（导电布、美纹胶、高温胶带、表框黑胶等胶带是否漏撕、漏贴、多贴和贴偏）;
		10、背面未贴标区域是否有异物；
		11、CNT 破损、CNT 异物、CNT 未盖紧检测；
		12、FPC 接入异常检测、FPC 凸耳破损检测；
		13、金手指异常（划伤、异物、破损）检测；
		14、金属 CNT 翘曲检测；
		15、Pin 针缺失与歪斜检测；
		16、PCB 元器件缺失检测；
		17、黑胶与�；つぜ湎恫饩�；
		18、地位歪斜检测；
	软件职能	1、进建职能：读取新类型产品图片，对检测区域进前进建，分为有无检测（钢琴盖是否盖好、胶布是否贴好）、接头插歪检测、条形码/二维码检测、异物检测等；
		2、检测方式：选取人为手动高低料，桌面式简易机台，放料载台上要预留多个固定销地位，方便切换各型号的模组，操作员放料后，可自动感应已放料，自动起头检测（或由开关节造），发现有异常品检测软件实时报警；
		3、报表职能：报表纪录被检模组ID、检测了局、异常类型等；
		4、参数设置：检测参数设置等；
		5、用户治理：用户增删改查、权限治理、用户登录、密码批改等；
		6、拥有图片和数据上传职能，并跟过账系统绑定；
	检测速度	≤10秒/片；
	缺点检出率	≥95％
机械系统	1、机台表壳喷涂做防锈处置；
机械系统	2、配置-套光学视觉采集系统，一个载料台；
软件系统	Otek表观AVI 视觉检测软件V2.0
电脑系统	工控主机	配置一台工控主机，工控机配置为:I5CPU、内存8G
	服务器	AI人为智能服务器和AI复判系统(选配)
	显示输出	配置一台21”LCD
	网路通讯	支持TCP/IP 及Microsoft网路系统
	读码枪	配置一台条形码和二维码读码枪(选配，机台自带条形码和二维码检测职能)
其它参数	电源供给	AC 220V+10%50-60HZ
	使用环境	温度:5-40℃
	使用环境	湿度:25-85% 无冷凝
	机台内部温度	<40℃

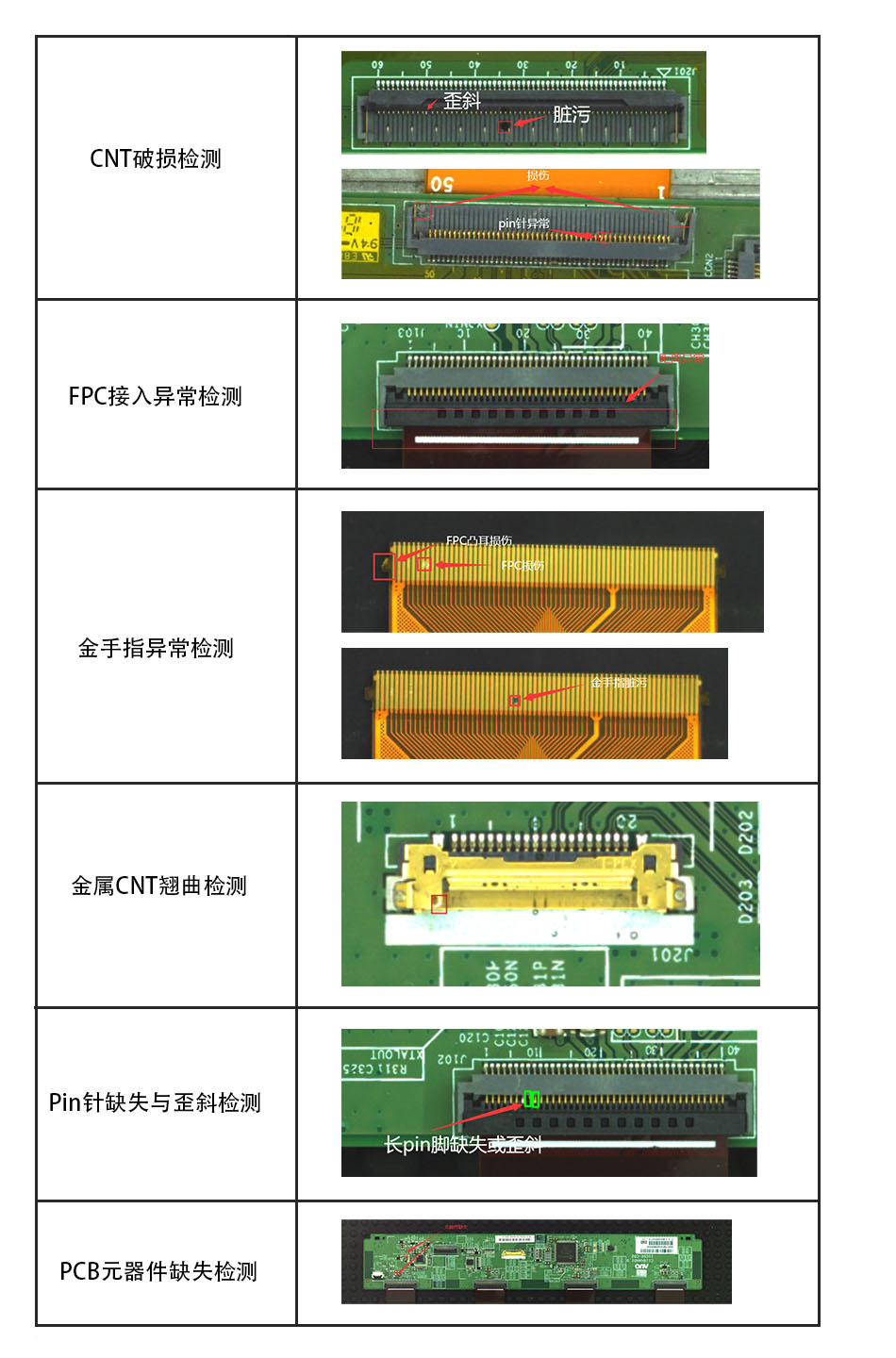

缺点图片
